Elitebook 830 G7 G8

Elitebook 830 G7 G8 シリーズはElitebook830 G5 G6 と比べてちょっとデザインが異なりますので、間違わないようにしてください。

「G」はGenerationの頭文字ですので、この世代が部品では重要になります。

特徴としてはキーボード両端にメッシュデザインがあるものです。

この機種もキーボードのキートップ(キーキャップ)が外れてキーボードが使えなくなることがありますが、ほとんどがパンタグラフの破損が原因ですからまずは故障内容を調べてください。

PCセルフリペアは最初の「調べ」が重要になります。

Elitebook 830 G7 G8は下記のデザインです

参考( G5 G6 は上部にメッシュ模様あり)

修理方法

メインのアルファベットキーは下記のようなパンタグラフで構成されています。

今のところこの一種類だけです。

下記図の矢印部分を先に引っかけるタイプの部品です。

爪の構造上、写真のように下側から引っかけてください。逆はNGです。

上側で押さえます。

通常問題なければカチッと音がします。

きちんと付いているか?を確認ください。

キートップのツメはこんな感じに付けられます。

キートップは下側からスライドして下側の爪に引っかけます。

そしてグッと押さえてください。

「カチッ!」と言います。

PCドクター部長
PCドクター部長

詳細は動画でイメージを確認ください。

参考動画



部品販売

下記で販売してます。自分の部品と見比べて購入してください。

パンタグラフ

HP Elitebook 830 G7 G8 | パンタグラフ | 新品 | 単品販売・バラ売り
HP Elitebook 830 G7 G8 シリーズ パンタグラフの単品、バラ売り販売です。新品キーボードから採取したものです。説明をよく読んでご購入ください。

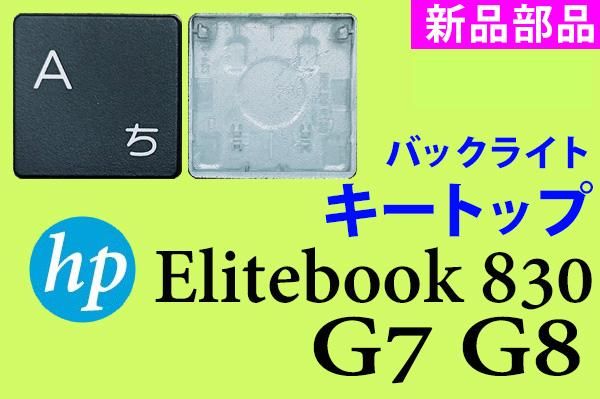

キートップ

HP Elitebook830 G7 G8 | キートップ | バックライト有 | 未使用品 | 単品販売・バラ売り
新品 HP Elitebook 830 G7 G8 シリーズ キートップ部品 バックライト有 用 単品販売/バラ売り
